Underhåll av gasdriven airsoft och gasmagasin

Innehåll

• Produkter för underhåll och smörjning
• Så fungerar GBB i praktiken
• Grundläggande underhåll av GBB
• Förvaring av magasin
• Vanliga problem och felsökning
• — Vapnet fungerar dåligt efter att ha legat oanvänt
• — Magasinet verkar okej men inget händer
• — Magasinet läcker
• — All gas pyser ut efter några skott
• Exempel: vård av magasin till SRC G36 GBBR
• Exempel: vård av GBB-pistol, WE M9
• Sammanfattning
• Byte av magasinsläpp på gaspistolmagasin

Gasdrivna airsoftvapen som GNBB (gas non blowback, GBB (gas blowback) och GBBR (gas blowback rifle) ger ofta en roligare och mer realistisk skjutkänsla än eldrivna alternativ, men de kräver också mer underhåll. I den här guiden går vi igenom smörjning, rengöring, förvaring och vanliga fel på gasvapen och magasin. För enkelhetens skull använder vi fortsättningsvis samlingsnamnet GBB. GBB-vapen är känsligare än AEG när det gäller temperatur, smuts, packningar och friktion. De kan börja pysa, läcka eller bete sig ojämnt, men i många fall går problemen att lösa med rätt underhåll och lite tålamod.

Produkter för underhåll och smörjning

Så fungerar GBB i praktiken

Gasvapen är temperaturkänsliga. Vid kall väderlek, särskilt under cirka 10 grader, fungerar Green Gas ofta sämre och vapnet kan få svagare rekyl, ojämn matning eller sluta repetera korrekt. Vapen med små magasin, till exempel 1911-varianter och liknande konstruktioner, är ofta extra känsliga då den lilla storleken gör att magasinet snabbt kyls ner när man skjuter (gasen som lämnar magasinet vid ett skott är mycket kall).

Vid snabb eldgivning kyls magasinet ned kraftigt. Det gör att trycket sjunker och att funktioner som sistaskottsspärr ibland slutar fungera tillfälligt. Det är därför normalt att ett GBB-vapen fungerar bäst i lugnare tempo än vid långa serier eller mycket snabb eldgivning.

När du fyller gasmagasin ska gasflaskan hållas upp och ned. Efter användning så kontrollera att magasinet fortfarande har lite gas kvar, eftersom packningarna mår bättre av att inte stå helt torra under längre tid. Du kontrollerar om det är gas kvar i magasinet genom att försiktigt pressa lite på den övre magasinsventilen alltså den pistolen "slår" på för att skjuta, är det gas i magasinet så är det ett tydligt motstånd i knappen på ventilen medans om magsinet är tomt på gas så är det mycket mindre motstånd. CO2-magasin skiljer sig från green gas-magasin (vanligen kallade gasmagasin även om CO2 försås också är en gas) genom att de inte ska förvaras med kolsyrepatron i magasinet då kolsyran torkar ut packningar.

Grundläggande underhåll av GBB

Gasvapen är känsliga för smuts, torkade packningar och onödig friktion. Regelbundet underhåll gör stor skillnad för funktion och livslängd. Det viktigaste är att hålla rent där nozzeln rör sig, där manteln eller slutstycket glider och smörja packningar och ventiler.

• Gummidelar, ventiler och packningar: Smörjs med silikonolja eller silikonfett. Tillse att magsinet är tomt på gas, då kan du för hand trycka in magasinets ventiler och spruta silikonolja så att även de inre delarna av packningarna smörjs.
• Glidytor i metall: Smörjs tunt med litiumfett eller silikonfett eller silikonolja.
• Använd inte mineraloljebaserad smörjning: Det kan skada packningar och andra gummidelar. Exempelvis vanligt smörjfett och olja.
• Smörj inte för mycket: För mycket olja eller fett samlar smuts och kan ge mer problem än det löser.

Pipan rengörs med läskstång och en liten tyglapp. Innan du rengör måste du nollställa hop-upen så att gummit inte skadas. Om silikonolja eller silikonspray hamnar i pipan bör du dra ur den ordentligt, eftersom det annars kan påverka träffbilden.

Hop-upgummit fungerar inte om det får silikonolja på sig då dess funktion bygger på att ha motstånd och på så sätt få rotation på kulan. Om det fått silikon på sig får du försiktigt rengöra det och därefter skjuta några magasin tills funktionen återgår till det normala. Tänk också på det om du smörjer för mycket på vapen eller magasin så kommer silikon att komma in i pipan när du skjuter och då blir hop-upen tillfälligt sämre. Smörj med måtta istället.

Förvaring av magasin

Vanliga gasmagasin mår bäst av att förvaras med lite gas kvar, så att packningarna inte torkar ut helt. Gasmagasin tappar i regel alltid lite gas över tid så att udnerhållspåfylla med jämna mellanrum är klokt.

CO2-magasin är ett undantag. De bör inte förvaras med CO2-patron installerad, eftersom det belastar systemet och kan torka ut packningarna.

Vanliga problem och felsökning

1. Vapnet fungerar dåligt efter att ha legat oanvänt

Om vapnet varit liggande länge räcker det ofta att få igång det igen med enkel service.

• Fyll magasinet med gas.
• Håll nere sistaskottsspärren och skjut igenom ett eller två magasin.
• Smörj nozzle och magasinets övre gummipackning (den som sitter bakom där du fyller på kulorna) lätt med silikonolja.
• Hjälper inte detta, rengör vapnet och smörj packningar, ventiler och glidytor på nytt. Mantla för hand manteln fram och tillbaka några gånger, detta brukar "mjuka" upp delarna och så fungerar det som vanligt efter det.

Ofta räcker detta för att få en GBB att fungera normalt igen.

2. Magasinet verkar okej men inget händer när jag trycker på avtryckaren

Börja med det enkla.

• Kontrollera att vapnet inte är säkrat. Läs manualen om du är osäker på hur säkringen fungerar på just din modell.
• Kontrollera att det finns gas i magasinet och att ventilen faktiskt släpper ut gas när du försiktigt trycker på den övre ventilen (var mycket försiktig, gasen är extremt kall när den kommer ut ur magasinet).
• Överfyll inte magasinet. Vissa pistoler fungerar sämre om magasinet fylls för länge eller om man använder gas med förm högt tryck då orkar inte pistolens hammare pressa in ventilen som den ska. För många pistoler räcker cirka 2–4 sekunders fyllning, men följ alltid manualen om tillverkaren anger annat.
• Om det fortfarande inte fungerar kan du skruva loss utsläppsventilen (magasinet måste vara tömt på gas innan), rengöra den, smörja den och montera tillbaka den.

Om magasinet ändå inte fungerar, testa gärna vapnet med ett magasin som du vet fungerar. Då ser du snabbare om felet sitter i magasinet eller i vapnet.

3. Magasinet läcker

Läckande magasin är ett av de vanligaste problemen på GBB och drabbar oss alla.

Börja med att smörja där magasinets packningar och ventiler finns. Håll gärna ventilen intryckt när du sprayar eller arbetar in silikon, så att smörjningen verkligen når o-ringarna. Tryck därefter ventilen in och ut några gånger. Silikonet i kombination med att man motionerar ventilen brukar lösa det.

Om det inte räcker behöver du gå vidare:

• Lokalisera var magasinet läcker, till exempel vid bottenåackningen, påfyllnadsventilen eller utsläppsventilen.
• Demontera den del som läcker om det är möjligt, ta hjälp av sprängskiss om det finns så du ser hur du demonterar.
• Smörj o-ringen med silikonfett (bäst) eller silikonolja.
• Rengör samtidigt anläggningsytor från smuts, metallspån eller gammal smörjning.
• Montera ihop magasinet och provskjut igen.

Om o-ringen är skadad behöver den bytas. Det är ofta klokt att ha ett mindre sortiment o-ringar hemma om du använder GBB regelbundet.

Som sista utväg använder vissa packningssilikon, men det gör framtida demontering betydligt svårare och bör därför bara användas när andra lösningar inte fungerar.

4. All gas pyser ut efter några skott

Om magasinet tömmer sig direkt eller nästan direkt kan felet sitta i antingen magasinet eller vapnet. Försök först att avgöra vilken del som orsakar problemet genom att testa med ett annat magasin eller samma magasin i ett annat vapen.

Om felet sitter i vapnet kan orsaken ofta vara hög friktion eller dålig tätning detta innebär att manteln/slutstycket inte orkar hela vägen tillbaka och istället pyser all gas ut rakt upp/bakåt.

• Kontrollera pistongen i nozzeln: Håll för gasinsläppningshålet (ofta fyrkantigt) och blås i nozzelns framända, pistonghuvudet ska då täta. Om det inte gör det, byt ut o-ringen eller täta med silikonfett.
• Kontrollera att nozzeln löper lätt: För mycket fett, smuts eller små gjutrester kan skapa motstånd men akta nozzelns eventuella fjädrar de är ofta små och känsliga för om de dras ut för mycket.
• Kontrollera glidytor och fjädrar: Om manteln eller slutstycket bromsas upp kan vapnet pysa ut gas istället för att cykla korrekt, känn efter ojämnheter och gjutkanter, man kan slipa glidytorna med mycket fint sandpapper (minst 200 korn gärna högre).
• Kontrollera temperatur och gasnivå: Nästan tom gasflaska eller låg temperatur kan ge samma symtom.
• Kontrollera matningen: Dåliga kulor, smuts eller skadade magasinsläppar kan orsaka felmatning som i sin tur stör funktionen.

Exempel: vård av magasin till SRC G36 GBBR

Här följer ett praktiskt exempel på hur ett gasmagasin kan servas. Konstruktionen varierar mellan olika modeller, men principen är oftast densamma.
På SRC:s G36-magasin börjar du med att ta bort plastskalet och bottenplattan. Bottenplattan sitter fast med en spärr och kan behöva lossas försiktigt med exempelvis en skruvmejsel.
När magasinet är frilagt gäller följande punkter:

• A: Påfyllnadsventilen.
• B: Slagstiftet till utsläppsventilen.
• C: Packningen mellan magasinets delar.
• D: Packningen mot nozzeln.

På A ska det finnas en liten o-ring i mitten runt själva påfyllningshålet. Den tätar mot gasflaskan. Med tiden är det inte ovanligt att den råkar petas bort under hantering eller transport men det är inte hela världen men det kan pysa ut lite mer gas vid påfyllning. På B är slagstiftet till utsläppsventilen, själva ventilen kommer du åt om du skruvar bort slagstiftet eller från insidan C syns inte utifrån utan blir tillgänglig först när magasinet delas. D är viktig att smörja med silikonolja och kontrollera för sprickor eller slitage. Kontrollera samtidigt att magasinsläpparna är hela.

När du ska dela magasinet måste du först säkerställa att det är helt tomt på gas. Tryck på ventilen (B) tills inget mer pyser ut. Därefter kan du trycka ut de tunna metallstiften och dela magasinet för att komma åt packningen vid C. Applicera silikonfett med en tops eller liknande på packning/O-ring C, men var försiktig så att inget ludd fastnar (o-ringen ser du på första bilden nedan).
Om du tittar in i öppningen på samma del och trycker på B ser du o-ringen till utsläppsventilen, se andra bilden nedan. Med en tops doppad i silikonfett kan du föra på fett på o-ringen. Ta lagom med fett och se till att inget "ludd" från topsen fastnar i o-ringen.
Om o-ringen i bottenventilen läcker kan ventilen i vissa fall skruvas ut och o-ringen smörjas. Hjälper inte detta är ventilbyte ofta den bästa lösningen.

Exempel: vård av GBB-pistol, WE M9

Här är ett exempel på hur du kan smörja och serva en GBB-pistol. Exemplet visar en WE M9, men arbetssättet är liknande på många andra pistoler. Pistolerna är ofta ganska enkla i grunden, men de arbetar med små toleranser. Om en nozzle går lite trögt, en o-ring sitter snett eller det finns smuts på fel ställe kan funktionen påverkas direkt. Börja alltid med att torka bort gammal smörjning och smuts innan du lägger på ett nytt tunt lager.
Vi börjar med att demontera manteln. Ta ur magasinet och gör mantelrörelse. När manteln är i bakre läge låser du den med sistaskottsspärren (sitter i regel ovanför avtryckaren) och lossar därefter mantelspärren enligt vapnets konstruktion, varierar lite mellan olika pistoltyper men sitter ofta som på bilden nedan. Släpp ner sista-skott-spärren och för därefter manteln framåt så att den glider av kroppen. Du har nu mantel och pistolkropp separerade såsom nedan. Smörj nozzeln.

• Nozzeln styr både luftflöde och matning och är en mycket viktig del. På många vapen är den av plast och därför känslig för både kyla och slitage, skjuter du t.ex. två magasin i snabb följd har nozzeln utsatts för extremt låg temperatur och den blir skörare.
• En helt osmord nozzle kan vara helt obrukbar då de interna delarna fastnar mot varandra.
• Smörj den lätt med silikonolja där den arbetar och där interna delar behöver hållas mjuka.
• Även om du smörjer nozzeln perfekt så är de inte tillverkade för att klara ovarsam hantering, till exempel så kan allt för intensivt skjutande med flera magasin i tät följd utsätta nozzeln för så stora påfrestningar i kombination med låg temperatur så att den spricker.
• Innuti nozzeln sitter diverse fjädrar, ett pistonghuvud och lite andra smådelar. Dessa kommer du lättast åt genom att spraya in silikonolja i det öppna hålet undertill på nozzeln.
• Du ska också smörja bakom hålet och se till så att silikonet tränger in i utrymmena som inte är direkt synliga för ögonen.
• För att komma åt "ovanpå" nozzeln så brukar det vara smidigt att spraya in mot de två fjädrar (ofta är den endast en) som håller tillbaka nozzeln, du ser de gå längs sidorna av den.

Vi för även försiktigt fram nozzeln och sprayar in silikon på de ytor som inte syntes tidigare. Notera att på vissa pistoler (t.ex. SRC M92) så får man absolut inte dra fram nozzeln för långt, då förstörs nozzlefjädern och du måste byta den.

Fjäderstyrningen (den avlånga delen nedan med en fjäder runt) kan behöva ett tunt lager silikonolja emellanåt så att fjädern löper smidigt, dock ska du inte smörja denna del allt för ofta då smuts kan fastna i silikonet. Baktill på manteln (under) så ska det också smörjas, extremt viktigt på vissa vapen. Egentligen inte på denna variant men det skadar inte att visa. Anledningen till att det kan vara viktigt är att den delen glider över olika spärrar vilka kan påverka matning, automateld med mera. Det är den silvriga delen som syns. Om du ser att den blir sliten med tiden innebär det att någon del (t.ex. spärr) ligger mot den under användning och den är därmed en glidyta och ska smörjas.

Smörj glidytor och rörliga metalldelar.
De ytor av själva pistolkroppen som manteln eller anslutna delar glider mot ska smörjas för att blowbacken ska fungera som den ska. Vilka exakt som är glidytor beror på pistolen och du kan behöva sitta och dra manteln fram och tillbaka några gånger för att se var det ska smörjas. Det du kan göra är att spraya lite litiumfett på de ytor du tror och sedan drar du manteln fram och tillbaka, har fettet smetats ut så ska ytan smörjas. Är fettet intakt så kan du ta det lite lugnare då smuts lätt fastnar i fett.
På höger sida av vapnet brukar avtryckaren ha en liten metallbit som skjuter upp och denna ska smörjas. Känns avtryckaren lite "hackig" ibland så kan det löna sig att skruva loss greppytorna alternativt att bara spraya ner lite silikonolja vid sidan om avtryckar-"piggen". På bilden nedan ser du också att färgen lossnat lite på vapnet och det innebär att manteln skavar mot de ytorna, de ska alltså smörjas.

Serva magasinet noggrant.
Magasinet är nästan viktigare att smörja än pistolen, dessutom sprids överbliven silikonolja från magasinets packningar ganska så bra ut i t.ex. nozzeln vid eldgivning. Det finns två ventiler på magasinet, en övre och en undre. Här ser du den undre ventilen. Denna har flera o-ringar som samtliga ska smörjas. Dels är det den som gasflaskans nozzle pressas mot, alltså den väldigt lilla "inuti" ventilen. Bara spraya ner lite silikonolja. Sen har du o-ringen som ligger mellan ventilens skruvskalle och magasinet. Längre ner i ventilens innanmäte sitter det en minimal ring som är svår att komma åt; lättast är att du tar ett spetsigt verktyg och pressar ner "piggen" som sitter i mitten av ventilen samtidigt som du sprayar ner silikon. Genom att pressa ned piggen är ventilen öppen och silikonet kan komma åt den innersta o-ringen. I vissa fall behöver du skruva loss ventilen för att komma åt att åtgärda eventuella läckage. Du tar då helt enkelt en skruvmejsel och skruvar av den.

Låt oss nu ta den övre magasinsventilen. Spraya ned silikonolja i "hålet" ovanpå magasinet samtidigt som du trycker in ventilen med något spetsigt (skruv på bilden). Tryck sedan ut och in ventilen flera gånger så att silikonet verkligen kommer åt alla o-ringar, spraya vid behov in mer silikonolja. Ibland måste hela ventilen demonteras och detta kan kräva specialverktyg. På vissa ventiltyper kan du dock komma åt smörjytor genom att spraya in silikonolja bakifrån, ungefär där skruven pekar på bilden.

Magasinet har även en o-ring som du inte kommer åt utifrån. Om denna läcker märker du det lättast genom att du hör ett pysande underifrån men det fortsätter även om du täpper till den undre ventilen. Du ska då dra ut de sprintar som håller ihop magasinet. Är lite olika beroende på magasin men nedan är en vanlig lösning. Sprintarna kan endast dras ut åt ett håll, vålda inte onödigt mycket då du då förstör metallen. När sprintarna ska in igen så för in den ände av sprinten som inte är räfflad först. Med sprintarna ute kan du i detta fall dra ut botten av magasinet, andra magasin har även en skruv på undersidan som måste skruvas loss.

Här ser du o-ringen.

Ta loss den och inspektera ytan den ligger mot, inga metallspån eller smuts får finnas där! Rengör kärleksfullt ringen samt anläggningsytan på magasinet. Smörj sedan in o-ringen och trä på den, det kan vara lite knepigt och du får absolut inte tänja ut ringen för mycket eller skapa sprickor i den, använd inga vassa verktyg. Använd verktyg av plast som är trubbiga om inte fingrarna duger. På bilden nedan syns en liten silvrig prick på ytan o-ringen ska sitta på. I detta fall var det en bit aluminium som var kvar från tillverkningen.

Vi ska nu ägna vår uppmärksamhet åt gummidelen som sitter överst på magasinet. Den kan spricka om den inte smörjs (ofta i kombination med kyla och att det blir någon felmatning så att en kula pressas ned mot gummit). Bilden nedan visar den gummidelen inringad.

Du kommer vanligen åt den genom att dra ut en eller två sprintar (som med bottendelen ovan).

Här ser du en bild på den övre ventilen när magasinsläpparna är borta. Vi sprayade den övre ventilen tidigare men det är alltså från denna vinkel det delvis sker, testa att trycka in ventilen så ser du ibland att en o-ring inuti ventilen synliggörs.

Sammanfattning

Det viktigaste för att få ett GBB-vapen att fungera bra över tid är att:

• hålla nozzle, packningar och ventiler rena och smorda,
• smörja glidytor tunt men regelbundet,
• förvara vanliga gasmagasin med lite gas kvar,
• undvika onödig kyla, smuts och överdriven snabb eld
• och förstå att gasvapen fungerar inte i för kallt väder.

Med rätt underhåll går det ofta att få ett gasvapen eller magasin att fungera länge, även om packningar och vissa slitdelar förr eller senare kan behöva bytas.

Byte av magasinsläpp på gaspistolmagasin

Här visar vi hur man byter magasinsläpp på ett gasmagasin till airsoftpistol. Just detta magasin är ett BW17-magasin för green gas, men de flesta magasin till gaspistoler använder en liknande konstruktion.

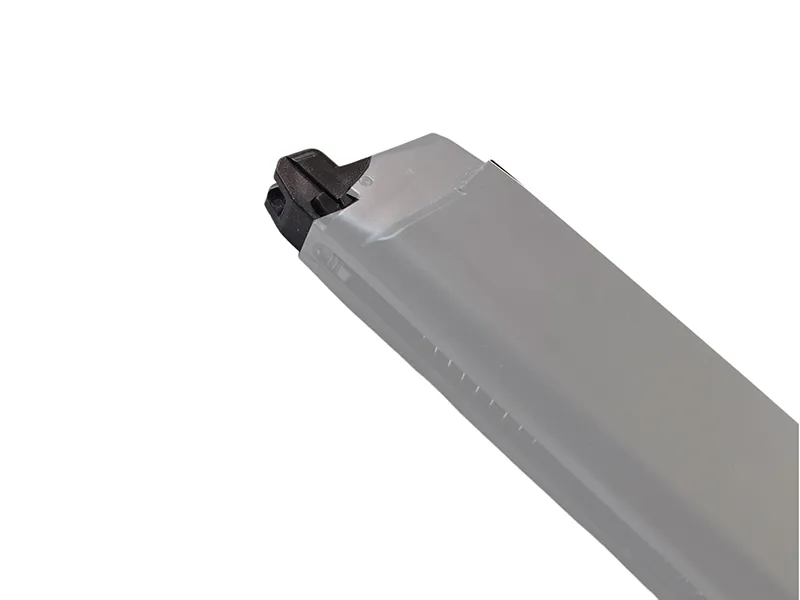

1. Magasinsläpparna sitter normalt fast i magasinet med hjälp av en eller två tvärgående sprintar. På sidan av magasinet, nära toppen, syns de oftast som små platta runda ytor.

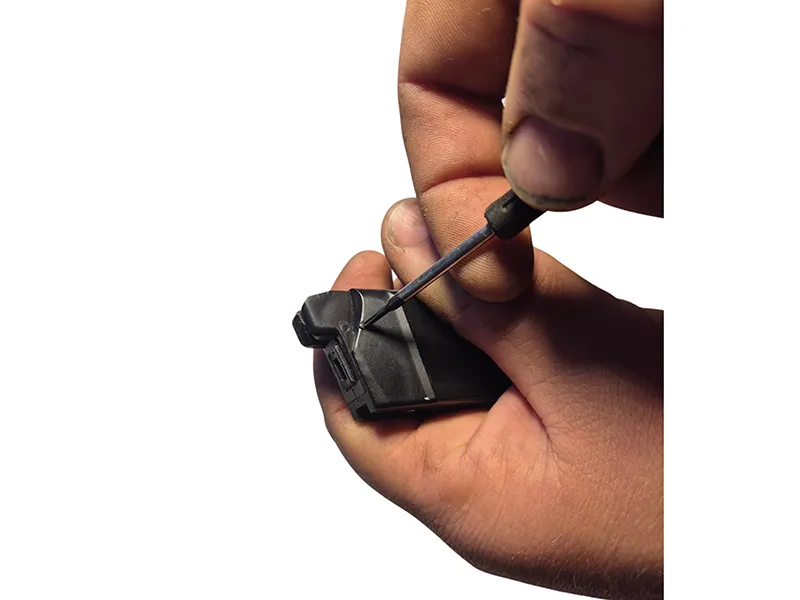

2. Sprintarna ska sedan pressas ut. På de flesta magasin kan sprinten pressas ut åt vilket håll som helst. I vissa ovanliga fall finns det sprintar som bara ska pressas åt ett håll. Då brukar sprinten ha splines eller skåror på den sida som ska vara den sida du pressar utåt.

Använd ett tillräckligt smalt verktyg för att pressa ut sprinten. En liten skruvmejsel eller liknande fungerar ofta bra. Har du inget riktigt smalt verktyg går det ibland att improvisera med till exempel en spik, en gaffel eller något annat smalt och hårt föremål.

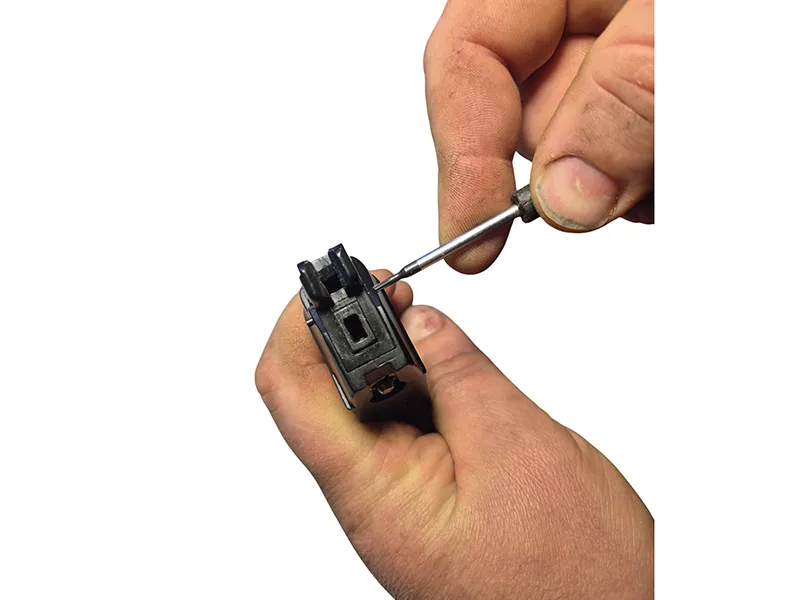

3. Här har vi pressat ut sprinten en liten bit. Ofta räcker det att börja med verktyget och sedan ta tag i sprinten från andra sidan med fingrarna och dra ut den resten av vägen.

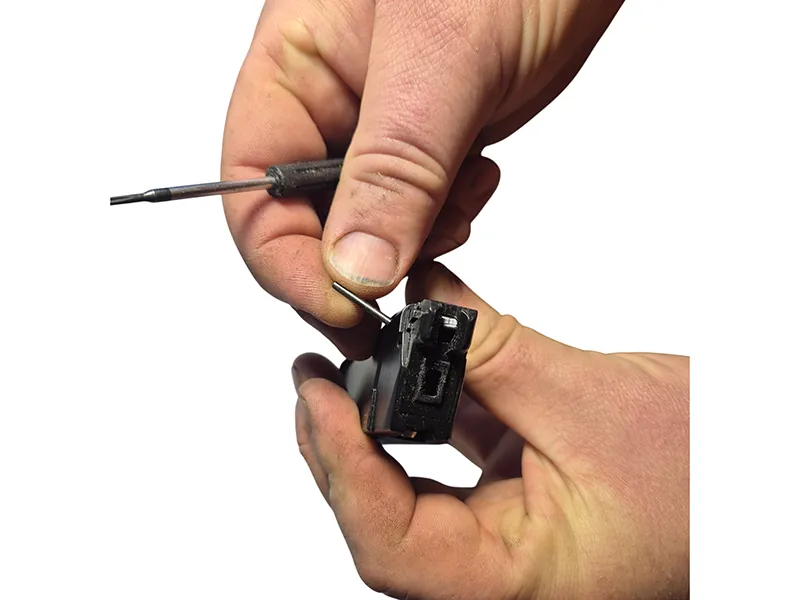

4. Nu är sprinten ute. Beroende på hur magasinet är konstruerat bör du hålla nere BB-followern, alltså den del som normalt sitter mellan magasinsfjädern och kulorna, så att den inte pressar upp mot magasinsläpparna när sprinten tas bort. På vissa magasin är det magasinsläpparna som håller emot followern och fjädern, och vi vill inte att delarna ska flyga iväg när sprinten lossas.

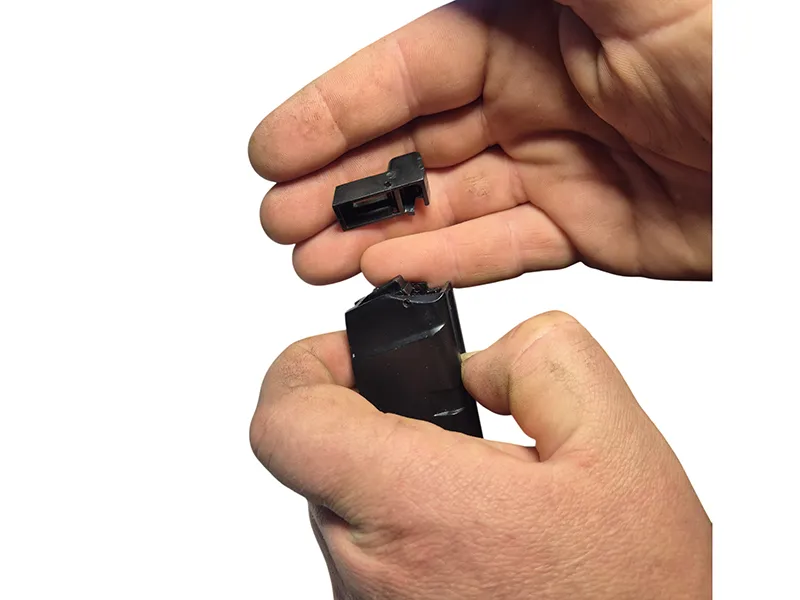

5. Nu är magasinsläpparna lösa. Just detta magasin har bara en sprint. När alla sprintar är borttagna är det normalt bara att dra magasinsläpparna rakt upp. De ska inte sitta hårt. Om du behöver ta i, kontrollera först att du inte missat någon sprint eller om just din magasindesign kräver att magasinsläpparna först lyfts lite framåt eller bakåt samtidigt som uppåt. På bilden håller jag samtidigt nere BB-followern med tummen.

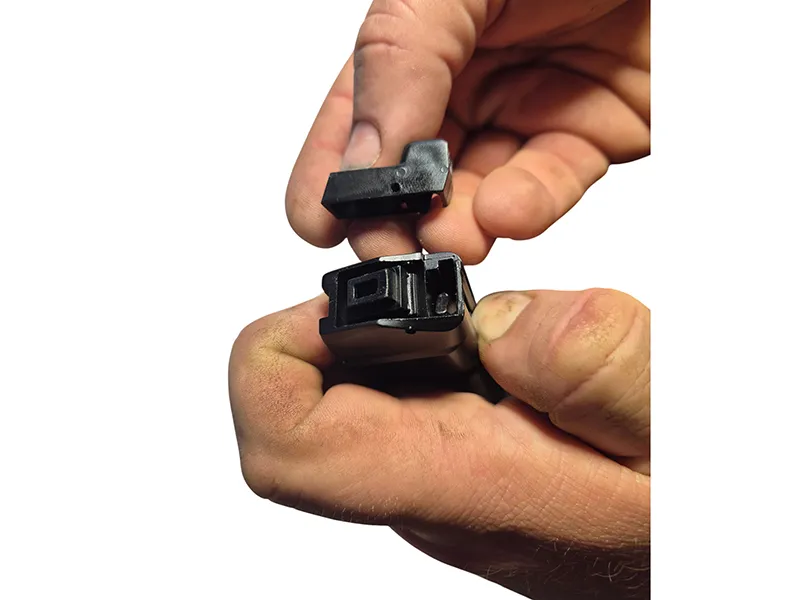

6. Här visas magasinet med magasinsläpparna demonterade.

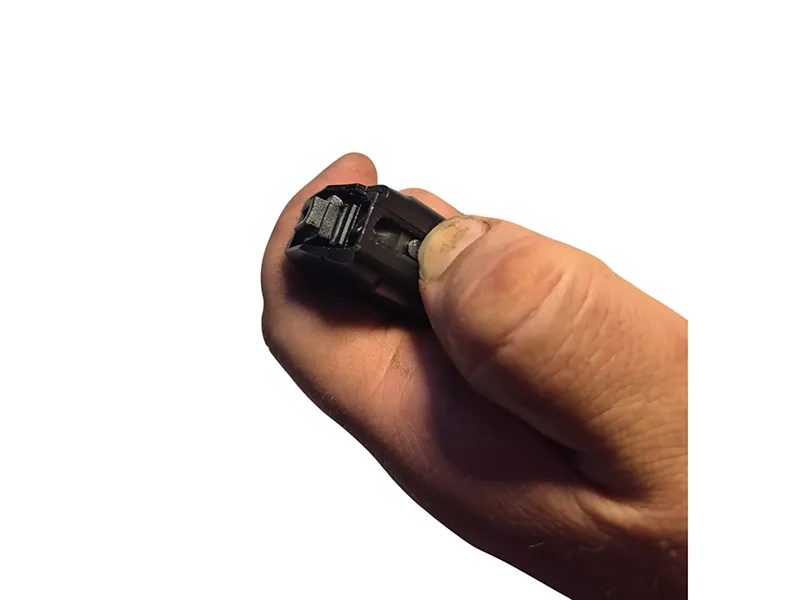

7. Här visas hur du håller nere BB-followern. På just detta magasin behövs det egentligen inte, men på andra modeller kan det vara viktigt för att hålla fjäder och follower under kontroll vid demontering.





Montering sker i omvänd ordning. Sätt dit den nya magasinsläppen, håll delarna på plats och för tillbaka sprinten eller sprintarna. Kontrollera att sprintarna sitter jämnt så att de går in lika långt från båda sidor.

Den vanligaste orsaken till att man behöver byta magasinsläppar är att man dragit ner BB-followern hela vägen till botten av magasinet och sedan råkat släppa den, så att den slår upp med full kraft mot de tunna plastläpparna. De är inte konstruerade för att tåla den belastningen.

Undvik därför att dra ner BB-followern helt i botten i onödan. Om du laddar magasinet manuellt med kulor är det bättre att dra ner followern lite i taget i takt med att du fyller på. Använder du en snabbladdare behöver du ofta inte röra followern alls. Om det går trögt kan du hjälpa den lite försiktigt, men det viktiga är att undvika situationen där followern hålls i botten utan kulor i magasinet och sedan råkar släppas.
